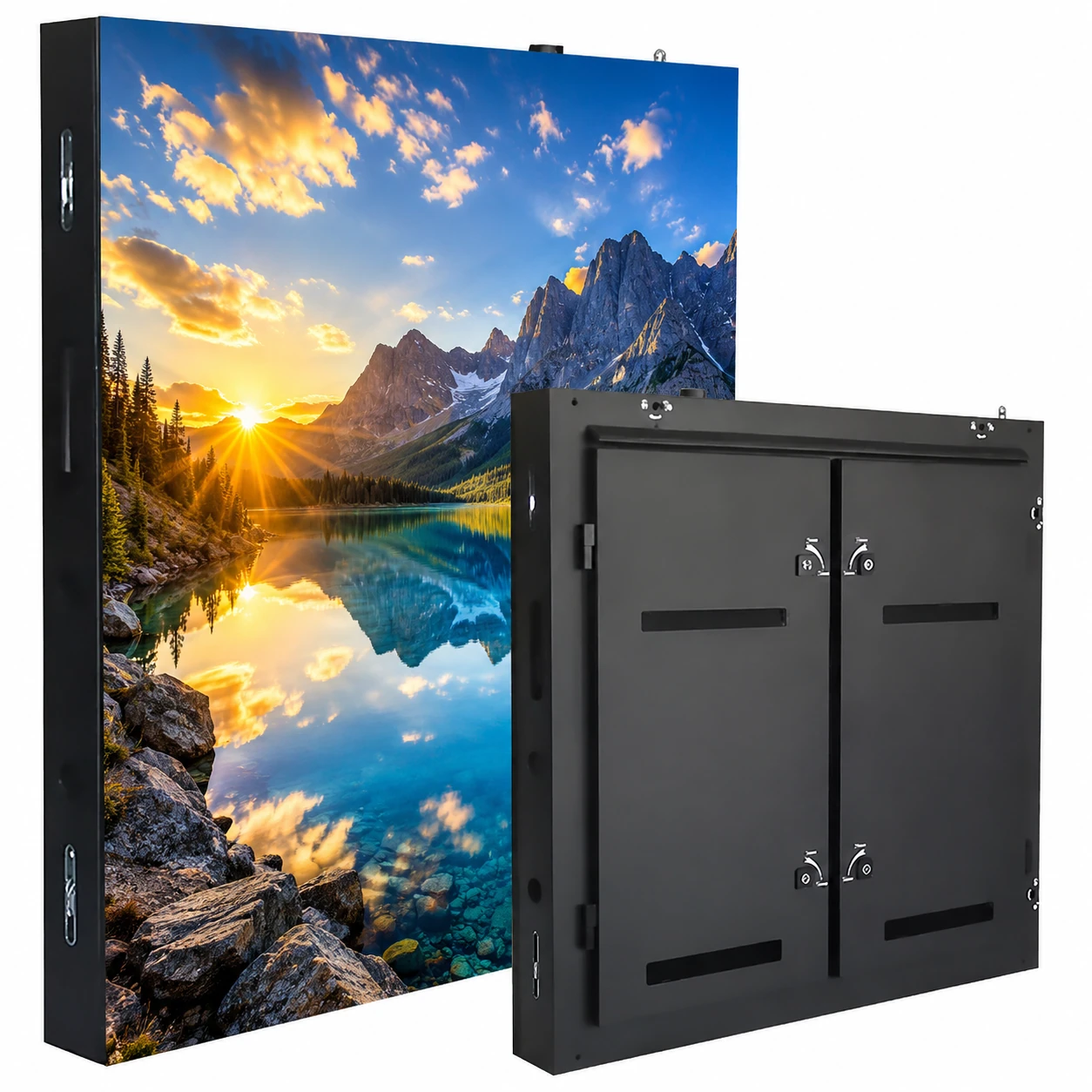

Outdoor LED Module
户外模组
面向户外广告与公共信息发布
户外模组面向户外广告、公共信息发布和商业外立面等显示需求。彩页列有不同点间距、亮度、刷新率与模组尺寸信息；实际产品选择应结合安装位置、观看距离、现场结构与环境条件确认。
- 户外显示方向适合户外广告、公共信息与商业空间对外展示。
- 按环境选型具体亮度与结构要求以彩页型号和项目使用环境共同确认。
- 多规格覆盖资料收录多种点间距及模组规格，便于按显示距离进行匹配。
- 供货支持可提供产品资料、规格适配、包装与交付沟通支持。
MODELS & SPECIFICATIONS
产品型号与技术参数
户外模组常用规格可按观看距离、安装位置、现场结构与环境条件进行匹配；亮度、刷新率和模组尺寸等参数集中列示，便于方案核对。

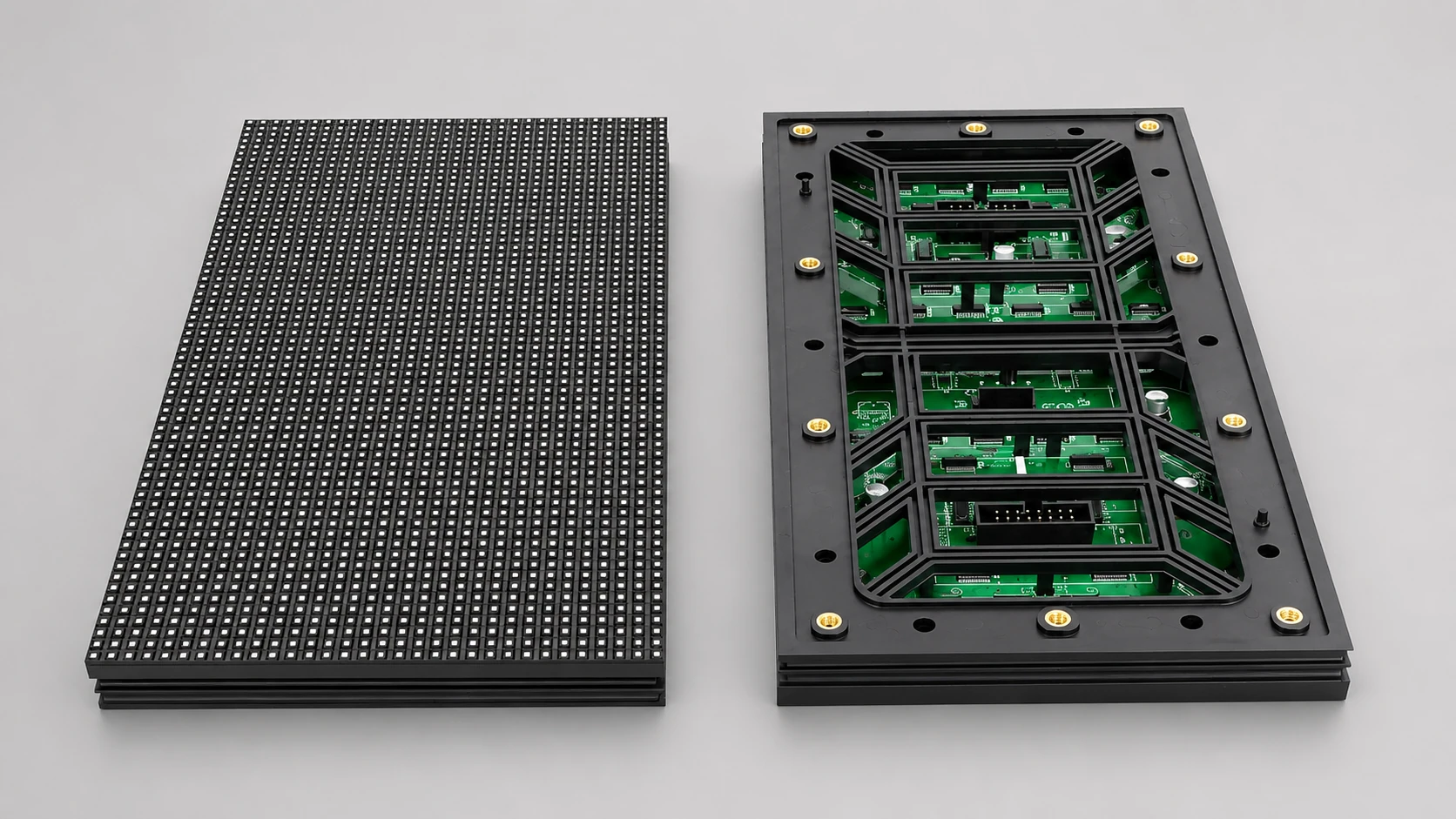

Outdoor SMD Full-color Series
户外表贴全彩系列
参数来自正式产品彩页户外表贴全彩系列。
| 型号 | 模组尺寸（mm） | 模组分辨率（Dot） | 扫描（s） | 亮度 | 灯珠型号 | 像素密度 | 刷新率 |
|---|---|---|---|---|---|---|---|
| P1.86 | 320×160 | 172×86 | 43 | 5000 cd/㎡ | 1010/1212 | 288,925 Dot/㎡ | 3840/7680 Hz |
| P2 | 320×160 | 160×80 | 40 | 5000 cd/㎡ | 1212/1415 | 250,000 Dot/㎡ | 3840/7680 Hz |
| P2.5 · 128×64 | 320×160 | 128×64 | 32 | 5000 cd/㎡ | 1415 | 160,000 Dot/㎡ | 3840/7680 Hz |
| P3.076 | 320×160 | 104×52 | 26 | 5000 cd/㎡ | 1415 | 105,625 Dot/㎡ | 3840/7680 Hz |
| P2.5 · 64×64 | 320×160 | 64×64 | 16 | 5000 cd/㎡ | 1415 | 160,000 Dot/㎡ | 3840/7680 Hz |
| P3 | 320×160 | 64×64 | 16 | 5000 cd/㎡ | 1415 | 111,111 Dot/㎡ | 3840/7680 Hz |
| P4 | 320×160 | 80×40 | 10 | 4500 cd/㎡ | 1820 | 62,500 Dot/㎡ | 1920/3840 Hz |
| P5 | 320×160 | 64×32 | 8 | 4500 cd/㎡ | 2727 | 40,000 Dot/㎡ | 1920/3840 Hz |
| P6 | 192×192 | 32×32 | 8 | 4500 cd/㎡ | 2727 | 27,777 Dot/㎡ | 1920/3840 Hz |
| P8 | 320×160 | 40×20 | 5 | 4500 cd/㎡ | 2727 | 15,625 Dot/㎡ | 1920/3840 Hz |
可左右滑动查看全部参数
MANUFACTURING & QUALITY
制造与品质保障
户外模组订单从贴片、组装到通电老化与品质检验逐步衔接，项目还需结合实际安装环境确认适配要求。
模组贴片
SMT设备进行精准贴装，并衔接过程检查。
模组组装
按工序完成模组装配与连接，保持作业规范。
通电老化
通电观察显示状态，排查运行中的异常表现。
品质检验
检查亮度与显示状态，确认交付前产品表现。
APPLICATIONS
应用场景

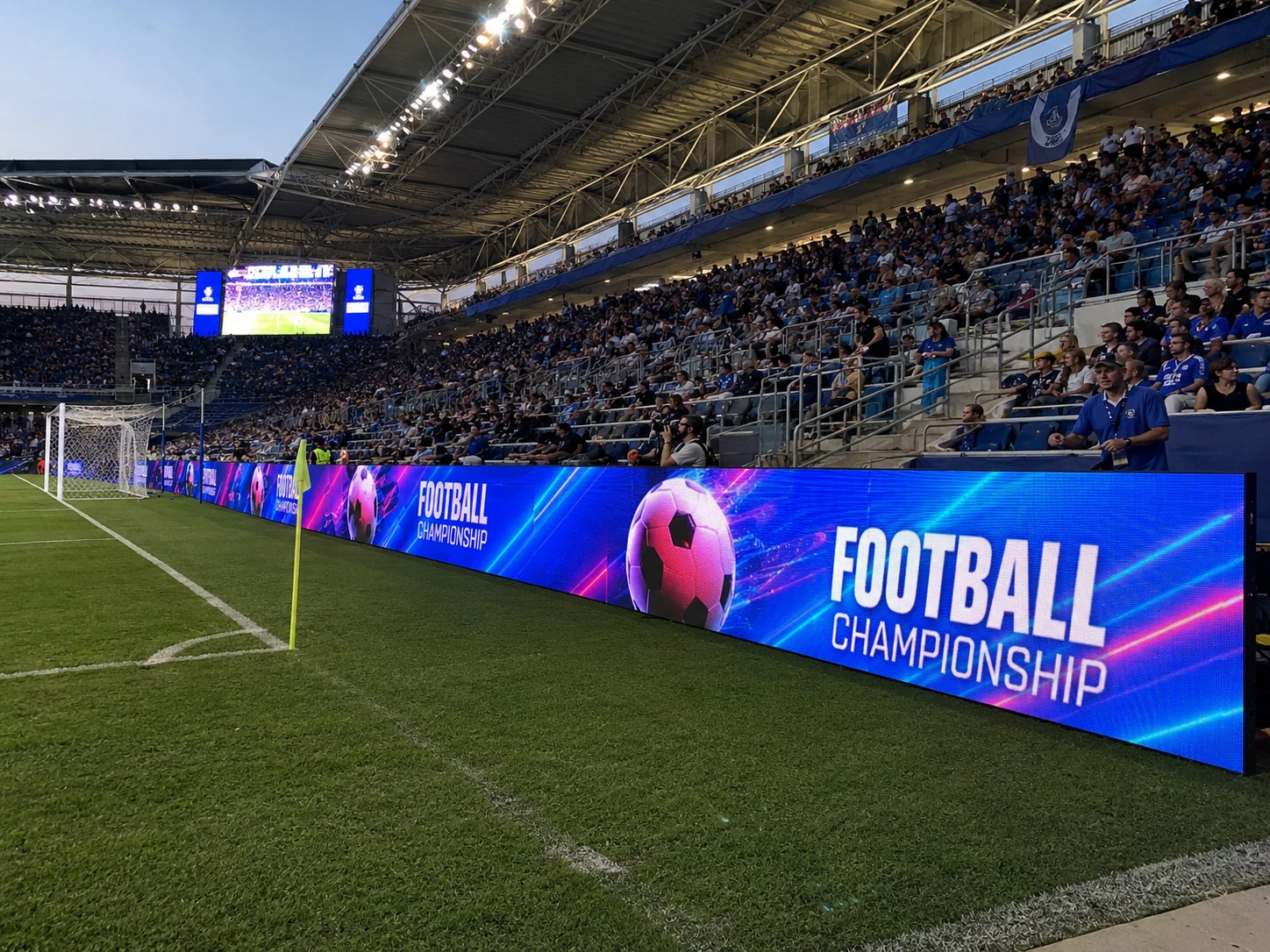

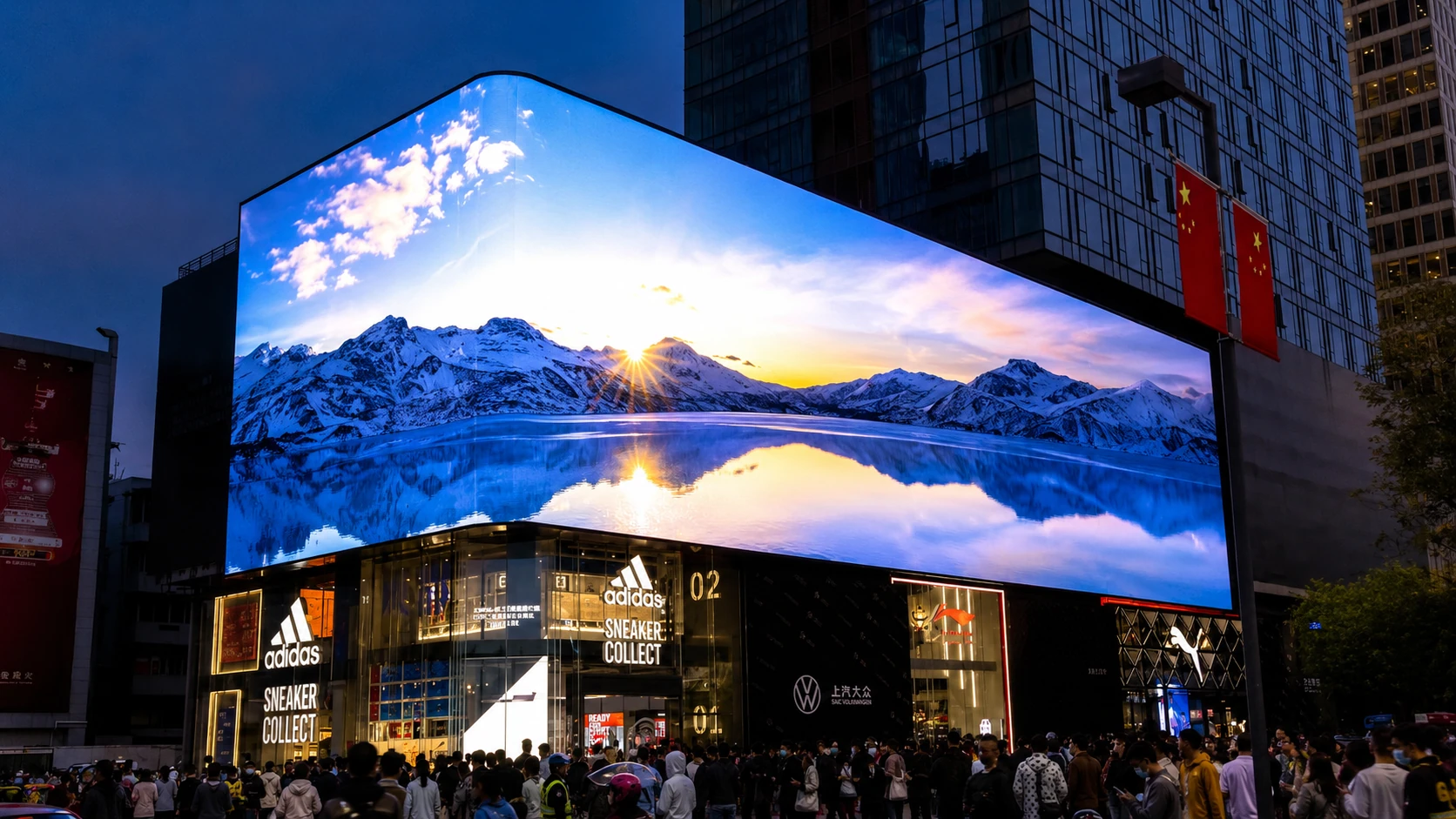

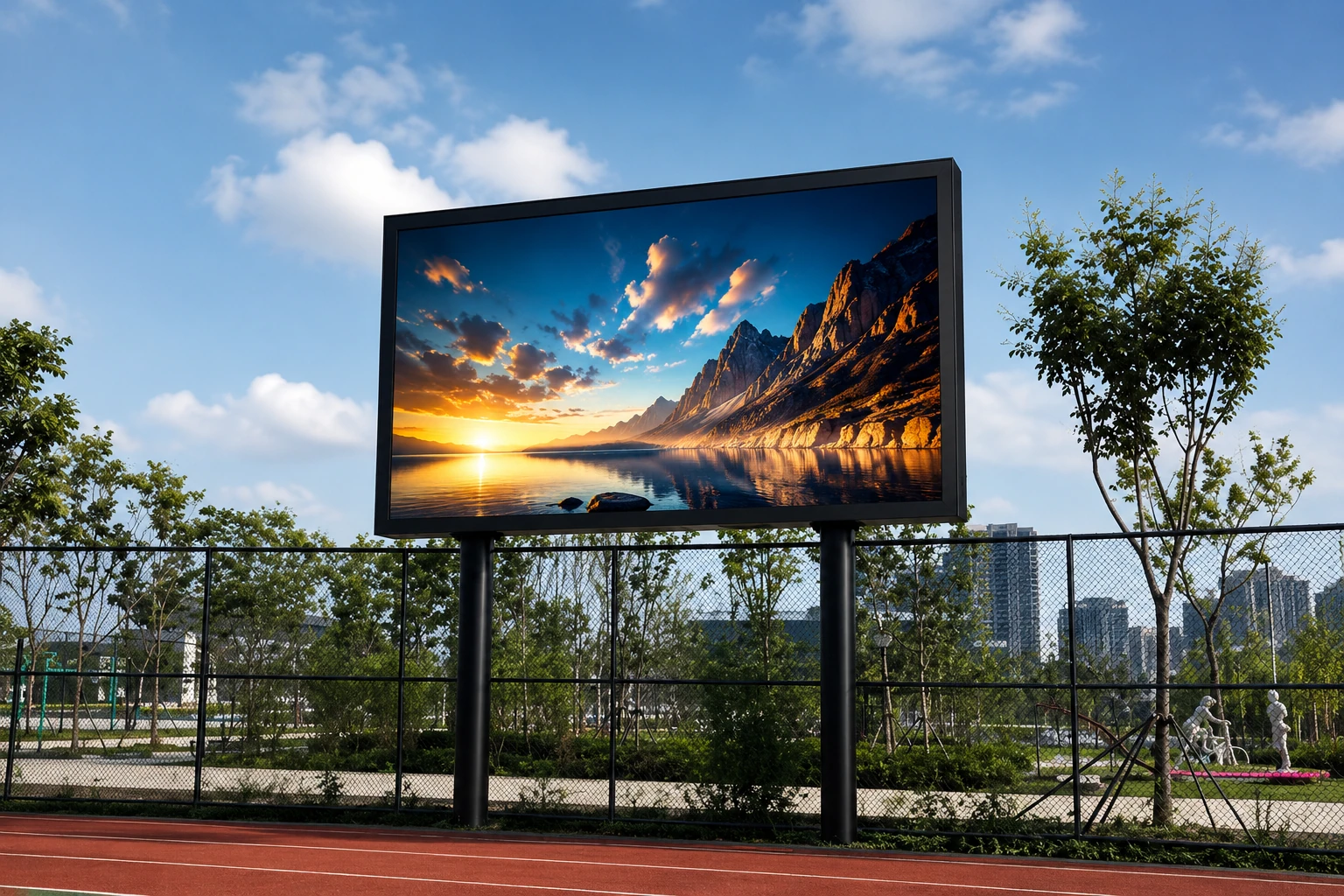

场景图片为应用示意，不代表具体客户项目。
RELATED PRODUCTS
相关产品
PROJECT INQUIRY
咨询户外模组产品与项目方案
告诉我们应用场景、显示面积与安装条件，我们将协助梳理产品与方案方向。
